Ley de OHM
¿Qué es la ley de Ohm?
La ley de Ohm es una de las leyes más importantes de la electrónica (si es que no es la más importante).
La ley de Ohm relaciona 3 parámetros:
Voltaje: fuerza que impulsa los electrones en el circuito.
Corriente: flujo de electrones.
Resistencia: oposición al flujo de electrones.
Entre el voltaje y la corriente hay una relación de causa-efecto: el voltaje es la causa y la corriente es el efecto. Es decir que el voltaje ocasiona la corriente.

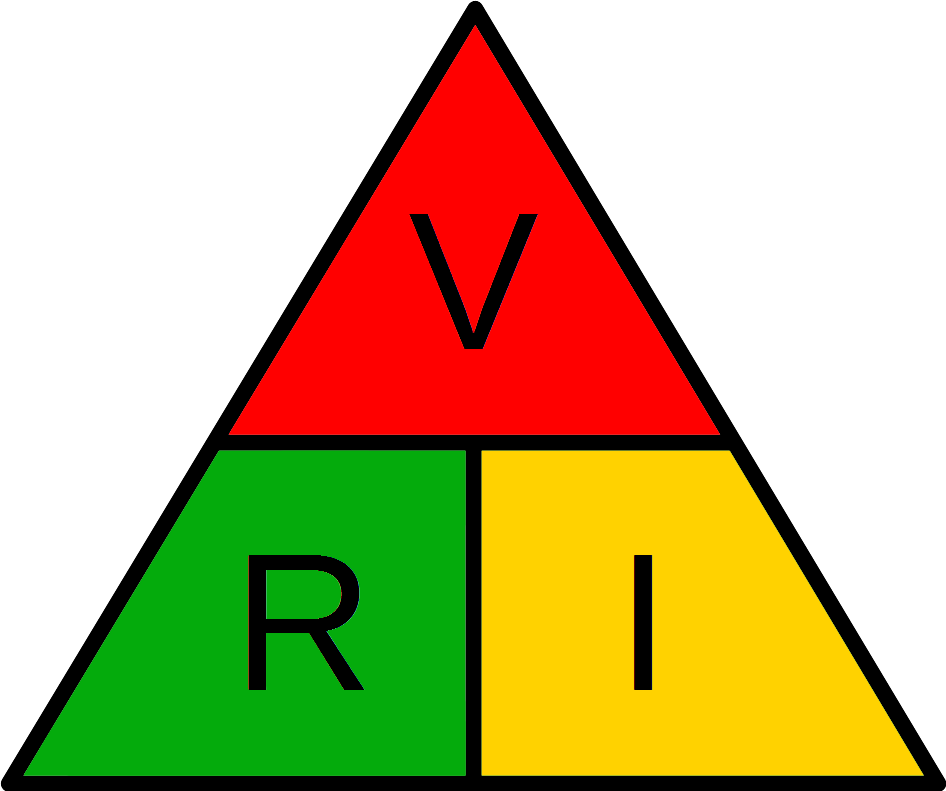

A menudo, en los centros de estudios, nos presentan la ley de Ohm con el siguiente triángulo:
¿Cómo calculamos Voltaje, Resistencia y Corriente según el triángulo?
Voltaje: tapamos la V en el triángulo y multiplicamos Resistencia x Intensidad (corriente).
Corriente: tapamos la I en el triángulo y dividimos Voltaje / Resistencia.
Resistencia: tapamos la R en el triángulo y dividimos Voltaje / Intensidad (corriente).
Cuando obtenemos como resultado la corriente o intensidad, ésta se representa como Amperios o "A". El amperaje es la cantidad de electricidad o carga eléctrica que pasa por un conductor por unidad de tiempo. Es como si se midiera la cantidad de litros de agua que pasa por una manguera cada 1 hora.
Relación entre Voltaje y Corriente:
Si tuviésemos una Resistencia constante y aumentamos el Voltaje, esto ocasionaría que la Corriente aumente. Es decir, en este escenario la corriente es directamente proporcional al valor del voltaje. Así que si bajamos el voltaje, también bajará la corriente.
Relación entre Resistencia y Corriente:
Sí tuviésemos un Voltaje o tensión constante y aumentamos el valor de la Resistencia, el valor de la Corriente disminuye. En este escenario, el valor de la resistencia es inversamente proporcional al valor de la corriente. Es decir, si el valor de la resistencia sube, el valor de la corriente baja; y si el valor de la resistencia baja, el valor de la corriente sube.
Calculadoras
Elegí qué querés calcular
El valor de la tensión es de voltios
El valor de la intensidad es de mA
El valor de la intensidad es de A
El valor de la resistencia es de Ω
